如何設計一個好的疊層母排
設計的主題思想
疊層母排在IGBT與支撐電容之間提供了一個低電感的連接. 所以疊層母排的設計也要綜合考慮到IGBT的擺放, IGBT驅動電路的位置, 電容的位置, 散熱器等情況. 要滿足電性能要求，散熱要求，結構布置要求等。

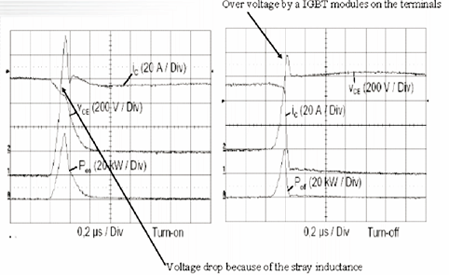

電感對系統的影響：一個好的設計需要使母排的電感最小
減少系統的溫升
變頻器或逆變器系統的溫升過高會影響系統的可靠性和壽命，甚至燒毀變頻器。母排作為系統 中關鍵元器件之一，溫升是母排設計中的一個重要考慮因素。
母排的溫升設計，需要從母排的發熱和散熱兩方面綜合考慮。提高電流的均勻性，改變導體的厚度, 增加母排的散熱面積。通過最優化的設計，提供滿足性能的最經濟的產品。
滿足電性能的要求（耐壓，局部放電，爬電距離等）
在母排設計中，通過導體和絕緣材料的選擇，增加爬電距離等各種方法，結合母排先進的工藝和制造技術，滿足母排的電性能要求。
可制造性，成本
母排設計時要考慮母排制造的具體工藝。客戶在設計時往往更注重母排在功率模塊系統的功能和作用，而忽略母排本身的可制造性，從而會增加母 排工藝的復雜程度和制作成本。一個優秀的母排設計制造商，可以在設計方面為客戶提供更多的增值服務。
安裝性能
好的母排設計需要母排滿足在應用場合的空間結構要求，和機械性能要求。
